mcDSA-E25XC

Artikelnummer: 1512840

Zertifizierungen:


mcDSA-E25XC
Motorsteuerung bis zu 160 A
Kompakter 4-Quadranten-Regler für bürstenlose Motoren (BLDC), Linearmotoren
CAN Schnittstelle (Protokoll DS301, Geräteprofil DS402)
integrierte digitale Eingänge
integrierte digitale Ausgänge
integrierte analoge Eingänge
Überspannungs- Unterspannungs- und Übertemperaturüberwachung
Gerätestatusanzeige mit Hilfe von 3 LEDs (Power, Status, Error)
Hex-Schalter zum Einstellen der Geräte-NodeId
Frei programmierbar dank integrierter MPU (Motion Process Unit)
NameWert
Versorgungsspannungen
     Stromaufnahme Elektronik@ Ue=24V270 mA
     Versorgungsspannung Elektronik Ue19 .. 30 V
     Versorgungsspannung Leistung Up39 .. 60 V

Ausgangsstrom
     Dauerausgangsstrom (nicht zertifiziert)5 @Up=24V
mit Kühlkörper (Art.Nr. 1511832)		65 A
75 A
     Dauerausgangsstrom (nicht zertifiziert)5 @Up=48V
mit Kühlkörper (Art.Nr. 1511832)		55 A
65 A
     Dauerausgangsstrom (zertifiziert UL/CE)4
@Up=24V
@Up=60V
44 A
40 A
     Maximaler Ausgangsstrom160 A

PWM
     Ausgangsspannung100% Up
     PWM-Frequenz25, 326, 50 kHz
     PWM-Modussymmetrisch / asymmetrisch

Motortypen
     bürstenlose Motoren (BLDC)ja
     bürstenbehaftete Motoren (DC)nein
     Linearmotorenja
     Schrittmotorennein

Mechanische Daten
     MontageWand
     SteckverbinderFeder-/Schraubklemmen
     Abmessungen LxBxH111 x 100 x 39 mm
     Gewicht414 g

CAN-Bus
     Galvanisch getrenntja
     CAN Spezifikation2.0B
     Max. Baudrate1 Mbit/s
     GeräteprofilDS402
     ProtokollDS301

Funktionale Sicherheit
     Performance Level (PL)bis PL e
     Sicherheits-Integritätslevel (SIL)bis SIL 3
     Sicherheitsfunktion
siehe Sicherheitshandbuch		Safe Torque Off (STO)

Geberversorgung (Drehgeber/Hall)
     Maximaler Ausgangsstrom0.2 A
     Ausgangsspannung5 V

Drehgeber
     Eingangssignal (24V tolerant)0 .. 5 V
     Max. Frequenz pro Spur500 kHz
     SignaleA,/A,B,/B,Inx,/Inx
     Signal-Typdifferentiell, open collector, single ended
     Typinkremental

Hall-Sensoren
     Eingangssignal (24V tolerant)0 .. 5 V
     Max. Frequenz pro Spur10 kHz
     SignaleH1,/H1,H2,/H2,H3,/H3
     Signal-Typdifferentiell, open collector, single ended

STO Kanäle (STO-A..B)
     High-Pegel8 .. 30 V
     Low-Pegel0 .. 5 V

Digitale Eingänge
     High-Pegel8 .. 30 V
     Low-Pegel0 .. 5 V
     BemerkungDin5 parallel zu Dout28
     Anzahl - digitale Eingänge6 (Din0..5)

Digitale Ausgänge
     Dauerausgangsstrom (zertifiziert UL/CE)1.5 A
     Lasten Dout0..1resistiv, niederinduktiv
     Lasten Dout2resistiv, induktiv
     BemerkungDout2 parallel zu Din5
     Anzahl3 (Dout0..2)
     AusgangsspannungVersorgungsspannung Elektronik Ue
     Signal-Typplusschaltend

Analoge Eingänge
     Anzahl2 (Ain0..1)
     Signal-Typ - Ain0+/- 10V, 12 Bit, differentiell
     Signal-Typ - Ain1+/- 10V, 12 Bit, single ended
1Kein Verpolungsschutz, die Zerstörungsgrenze liegt bei Überspannung von >= 33V oder kurzfristige Spitzenspannung von 37V < 1s
2Endstufe aus, 5V Ausgang (Geberversorgung) ist unbelastet, STO aktiv
3Kein Verpolungsschutz, die Zerstörungsgrenze liegt bei Überspannung von >= 80V
4Anschlusskabel mit maximal möglichem Leitungsquerschnitt, PWM-Frequenz 32 kHz (asymmetrisch), Umgebungstemperatur 55 °C, I/O's und 5V Ausgang belastet, Effektivstrom: 44 A → 36 Aeff, 40 A → 33 Aeff
5Anschlusskabel mit maximal möglichem Leitungsquerschnitt, PWM-Frequenz 32 kHz (asymmetrisch), Umgebungstemperatur 40 °C, I/O's und 5V Ausgang unbelastet, Effektivstrom: 55 A → 45 Aeff, 65 A → 53 Aeff, 75 A → 61 Aeff
keine Garantie, da der Wert empirisch ermittelt wurde, bitte beachten Sie die Applikation Notes zur Ermittlung des Dauerstromes
6Standardwert
7Hex-Schalter sollten nicht verwendet werden bei T < -25°C (Einstellen der Node-ID über Firmwareparameter möglich)
8Eingangsspannung darf die Versorgungsspannung der Elektronik (Ue) nicht überschreiten
Datenblatt
mcManual 🔒
2D/3D-Zeichnung 🔒
mcPLC 🔒

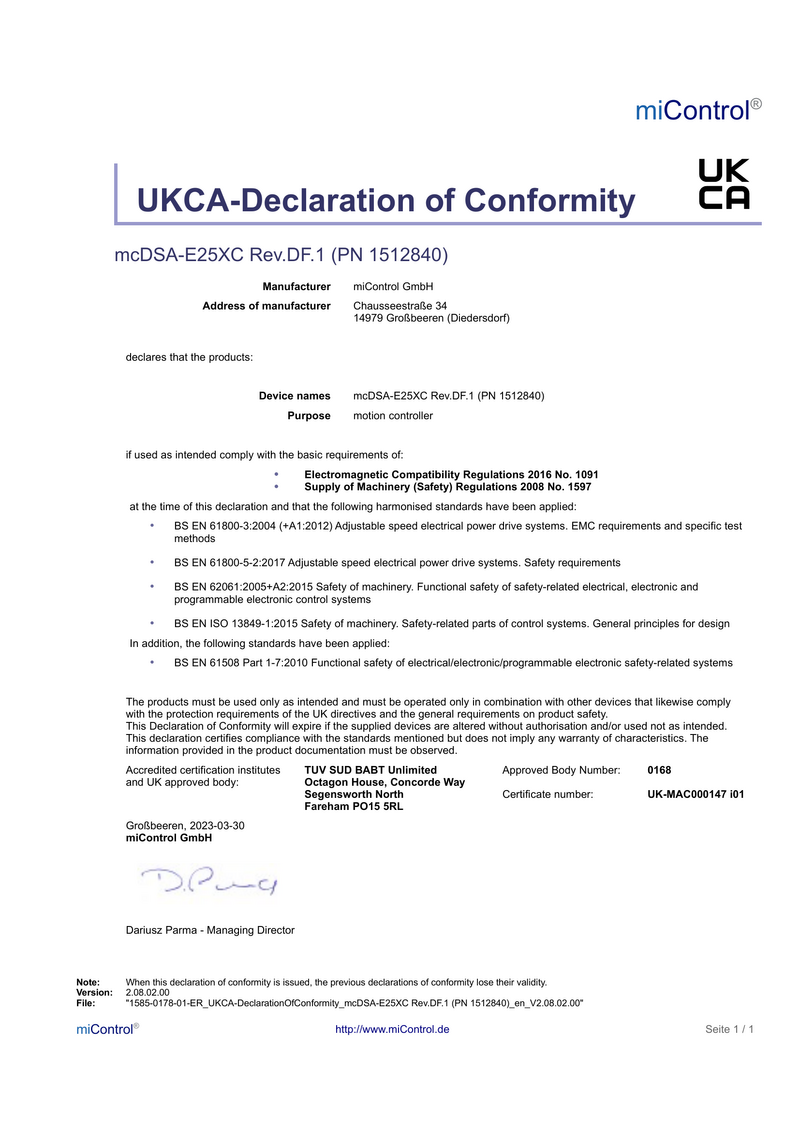

UKCA-Konformitätserklärung
